材料特性

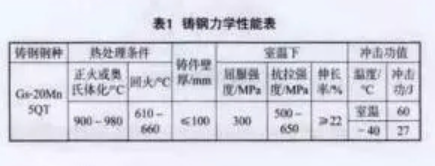

    网架铸钢空心球节点铸钢件材质为GS-20Mn5QT，热处理状态为调质。材料弹性模量E=206000MPa，泊松比μ=03.屈服强度取300MPa，设计强度取235MPa。其材性指标见表1。

    有限单元模型

    网架空心球铸钢节点的有限元分析采用实体单元，单元选用SOLID186单元。初步设计阶段与?480mmx12mm.?450mmx14mm钢管相应的铸钢段壁厚分别取20mm。25mm进行分析，空心球取?1200mmx40mm，内部设置加劲板。铸钢件节点区域有限元计算模型如图6、图7所示，采用自由网格划分单元。

网架铸钢球节点有限元划分模型
