网架结构由于刚度大、重量轻、抗震性能良好等特点，在大跨度屋盖、大型公共建筑、体育场馆等重要工程中被广泛使用，因此网架结构的可靠性越来越受到关注，下面一个检测鉴定项目流程及标准，希望给大家对钢结构网架工程的检测鉴定有一定的认识。

　　钢结构网架加工工程，设计用途为车间厂房屋盖，跨度为59.6×52.7m。结构基本形式为正方四角锥网架结构，杆件为无缝钢管，采用螺栓球节点连接，并用箱型钢柱作为受压支撑，屋盖系统采用压型钢板作面层。

　　由于本网架拟进行结构改造，委托方提出需要全面了解建筑物的安全性能和使用性能，故我中心派员对结构的可靠性做出鉴定。

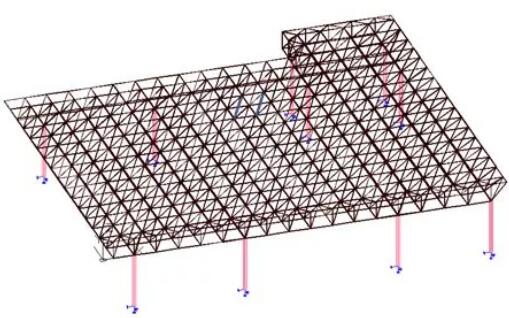

　　结构计算模型图

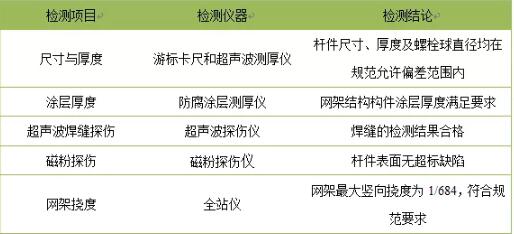

　　钢网架检测项目分为尺寸与厚度、涂层厚度、超声波焊缝探伤、磁粉探伤、挠度检测等项目，详下表。

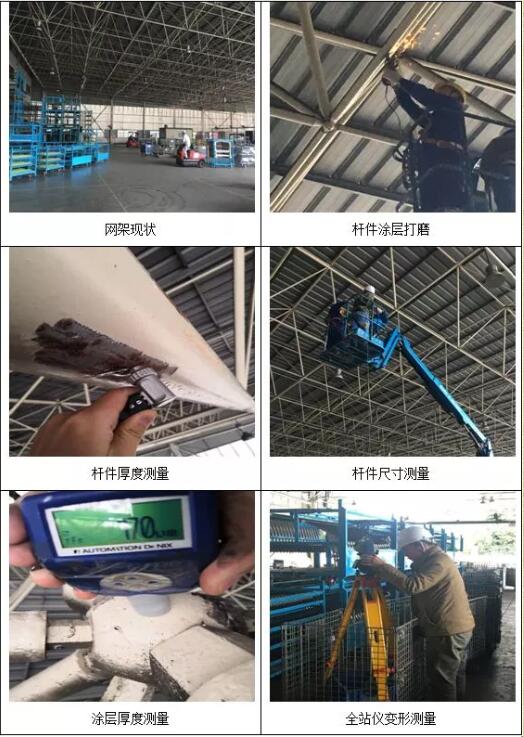

　　现场检测作业图如下：

　　1、承载能力分析

　　依据《工业建筑可靠性鉴定标准》(GB50144-2008)。

　　采用3D3S钢结构设计软件建立计算模型分析，网架结构的外荷载按静力等效原则，将节点所辖区域内的荷载集中作用在该节点上。结构分析时可忽略节点刚度的影响，假定节点为铰接，杆件只承受轴向力。计算结果显示如下：

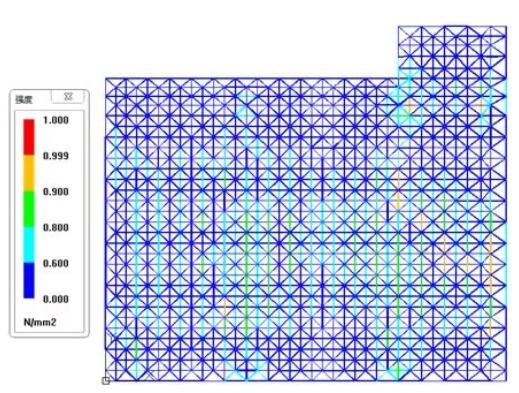

　　1)、所有杆件强度应力比均小于1.0，满足设计要求，具体应力分布见下图。

　　杆件的强度应力比分布

　　2)、共有25根杆件稳定应力比大于1.11(承载能力评级为d)，12根杆件稳定应力比大于1.05、小于1.11(承载能力评级为c)，27根杆件稳定应力比大于1.0、小于1.05(承载能力评级为b)，不满足设计要求，占总构件数的2.79%，具体应力分布见下图。

　　杆件的稳定应力比分布

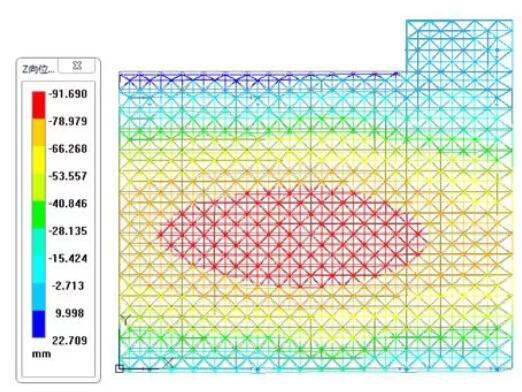

　　3)、网架计算最大竖向变形为91.7mm，对应挠度为1/566，具体分布见下图，满足《空间网格结构技术规程》(JGJ7-2010)表3.5.1条规定最大挠度容许值1/250。

　　2、可靠性等级评定

　　根据《工业建筑可靠性鉴定标准》(GB50144-2008)，上部承重网架结构可靠性等级为C级，评定结果汇总如下表：

　　本次鉴定根据现场检查、检测及软件计算分析，依据《工业建筑可靠性鉴定标准》(GB50144-2008)，对网架可靠性进行等级评定，并针对需要处理的部位(部分承载能力等级评定为c、d级的构件)提出了切实可行的处理建议，对结构的后续改造提供技术依据，为业主提供高效、优质的安全保障服务。

广州车间厂房盖网架工程
